Widerstände für kritische Anwendungen
Ein Widerstand, der darauf ausgelegt ist, Genauigkeit und Stabilität aufrechtzuerhalten und Hitze, Strom und Belastung zu bewältigen, wo herkömmliche Designs den Anforderungen der realen Welt nicht genügen.

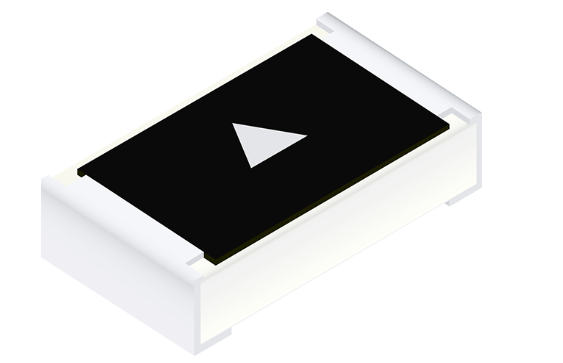

Panasonic hat die ERJPC-Serie hochpräziser Dickschicht-Chipwiderstände entwickelt, die eine Genauigkeit auf Dünnschichtebene liefern und gleichzeitig die Umweltverträglichkeit der Dickschichtkonstruktion beibehalten sollen.Die Serie erreicht eine Widerstandstoleranz von ±0,1 % und einen Temperaturkoeffizienten des Widerstands (TCR) von ±25 ppm/K, was einen hochpräzisen Betrieb in Automobil-, Industrie- und Datenserveranwendungen ermöglicht.
Bei herkömmlichen Dickschichtwiderständen geht oft Präzision gegen Haltbarkeit oder Belastbarkeit ein.Die Serie begegnet diesem Problem, indem sie proprietäre Materialien und Prozessdesign kombiniert, um sowohl hochpräzise Leistung als auch Umweltbeständigkeit zu bieten.Dies ermöglicht einen zuverlässigen Betrieb unter schwierigen Bedingungen wie elektrostatischer Entladung, Verschmutzung oder Temperaturschwankungen.
Die Widerstände bieten auch höhere Nennleistungen als vergleichbare Dünnschichtgeräte. Beispielsweise unterstützt ein Widerstand der Größe 0603 0,2 W gegenüber 0,1 W bei typischen Dünnschichtäquivalenten.Die Serie ist in den Größen 0402, 0603, 0805 und 1206 Zoll erhältlich und eignet sich für Anwendungen wie Operationsverstärker, Spannungsteiler und Spannungs-/Strom-Erfassungsschaltungen.Die Einhaltung der AEC-Q200- und RoHS-Richtlinien sowie die Verwendung bleifreier Materialien gewährleisten die Eignung für Automobil- und Industriesysteme.
„Die ERJPC-Serie zeigt, dass die Dickschichttechnologie eine Präzision erreichen kann, die bisher mit Dünnschichtdesigns verbunden war“, sagt Clara Lagomarsini, Produktmanagerin bei Samsung Industries, Europa.„Es vereint hohe Genauigkeit, Stabilität und Belastbarkeit in einer einzigen Plattform und bietet so Flexibilität für ein breites Anwendungsspektrum.“
Durch die Integration von Präzision, Umweltverträglichkeit und verbesserter Leistungsfähigkeit bietet die Widerstandsserie eine vielseitige Lösung für Schaltkreise, bei denen sowohl Leistung als auch Zuverlässigkeit erforderlich sind.
